Câbles réseau et fibre
Passages cuivre Cat6 ou Cat6A et liaisons optiques selon l’architecture retenue.
Résidentiel · Commercial · Grands projets
Des connexions solides.
Des projets bien orchestrés.
Installation de câblage réseau Cat6, Cat6A et fibre optique pour maisons, bureaux, commerces et grands bâtiments. Des prises Ethernet aux baies de brassage, préparons les connexions de votre projet.
Installation de câblage structuré
Le câblage structuré relie les prises et les équipements d’un bâtiment à un point de distribution organisé. Il prépare les connexions des ordinateurs, de la téléphonie IP, des bornes Wi-Fi et des appareils compatibles.
Pour votre projet à Montréal ou en région, Solution Alarme Plus prépare les parcours, les raccordements et le repérage. Maison en rénovation, ouverture de bureaux ou bâtiment à plusieurs étages : l’installation suit les espaces et les usages.
Passages cuivre Cat6 ou Cat6A et liaisons optiques selon l’architecture retenue.
Emplacements des prises, terminaisons et points de connexion pour vos appareils.
Panneaux, cordons et organisation des connexions dans le local technique.
Identification des liaisons et contrôles dont le niveau est défini avant les travaux.
Avant · Pendant · Après
Du repérage des ports au rangement des cordons : un exemple visuel pour comprendre la réorganisation d’une baie réseau.

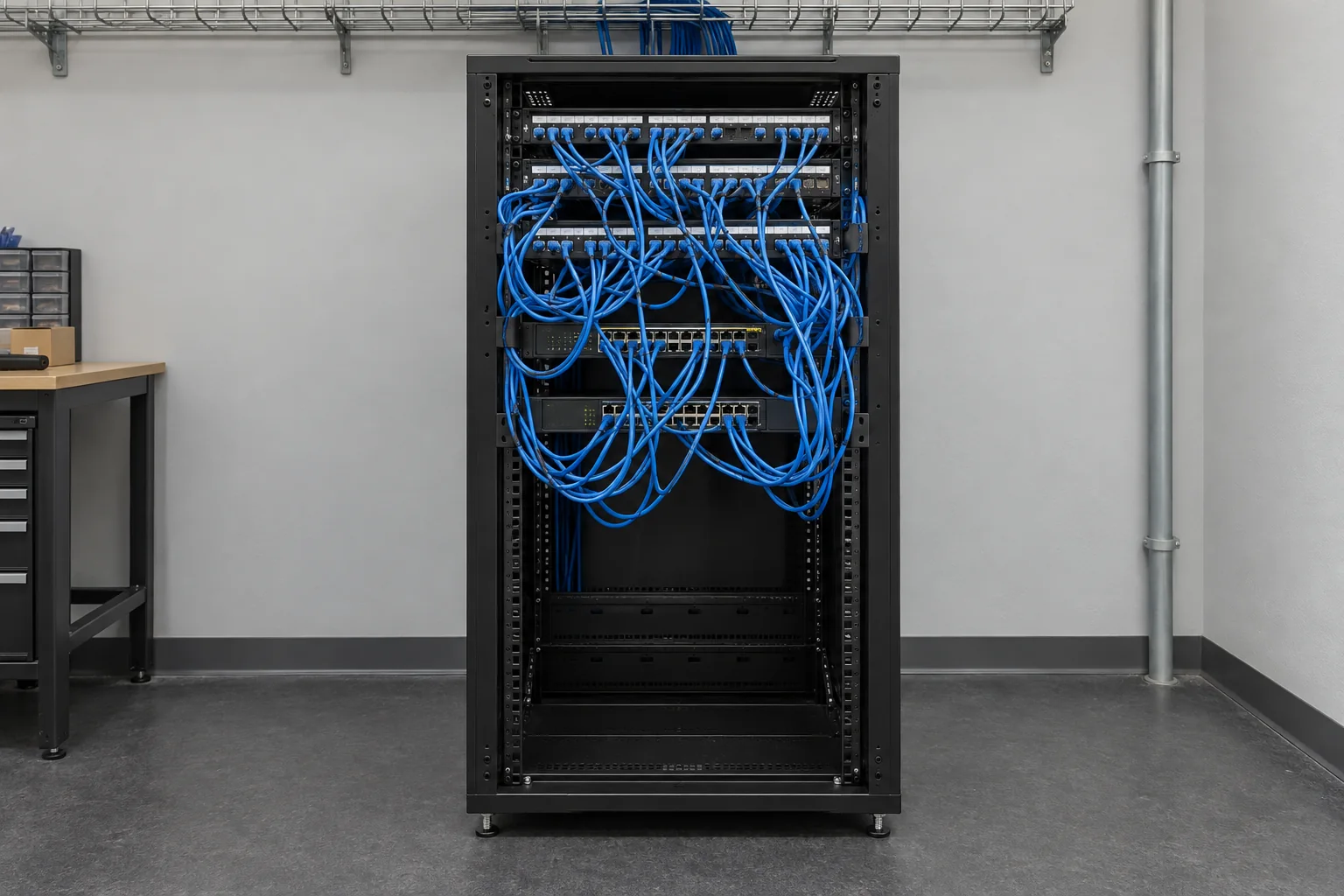

Exemple illustratif — trois images générées par IA. Cette séquence ne présente pas un chantier réalisé par Solution Alarme Plus.
Relever les connexions, les ports utilisés et les appareils à maintenir en service. Des cordons qui se croisent compliquent l’accès aux équipements.

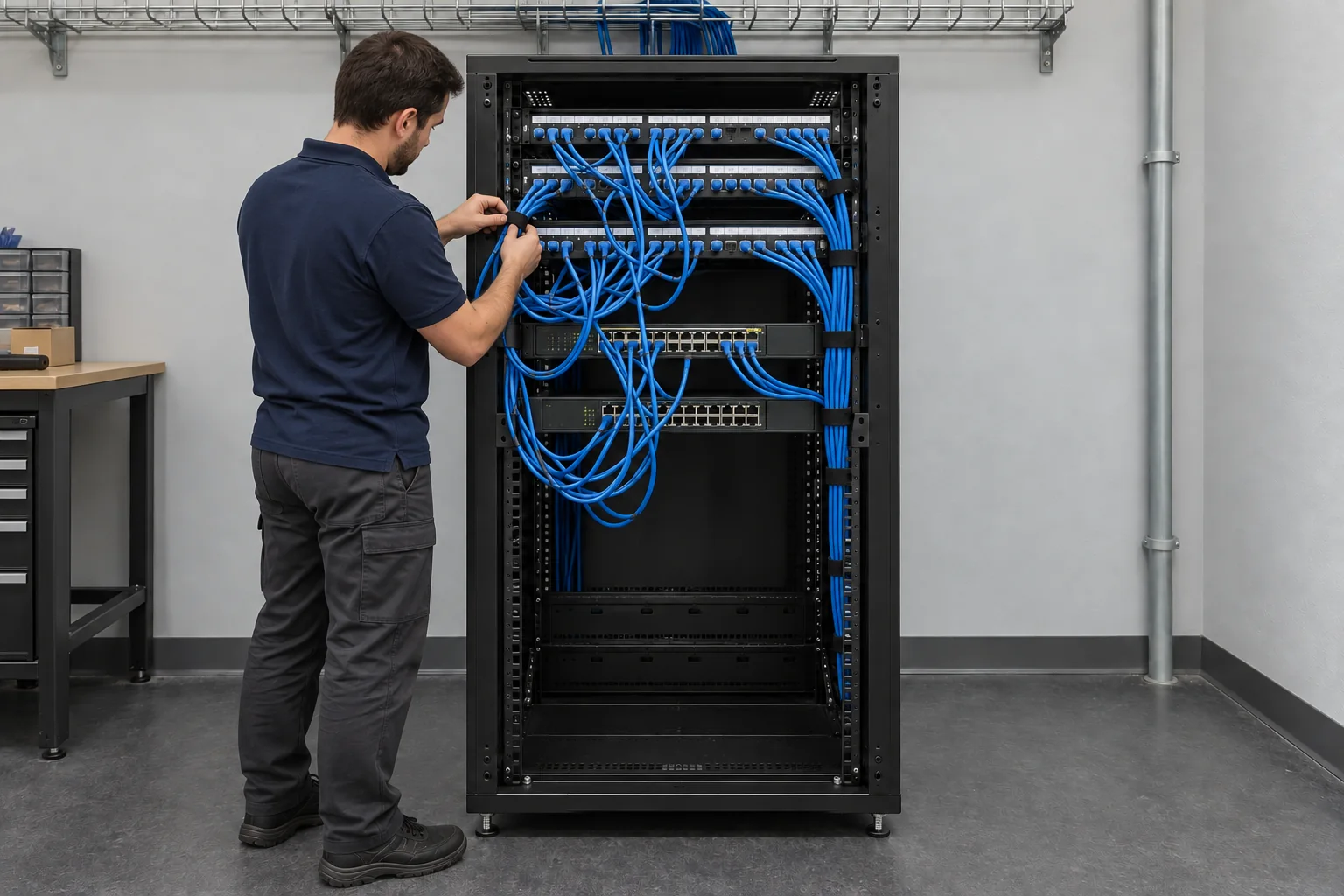

Choisir des longueurs adaptées, guider les cordons et repérer les ports. Chaque bascule suit les accès et les interruptions convenus.
Une organisation qui facilite le repérage et l’accès. Les correspondances des ports et les résultats des contrôles prévus sont remis selon le mandat.
Le rangement visuel ne démontre pas à lui seul la performance des liaisons. Le niveau de vérification, de qualification ou de certification est défini avant les travaux.
Maisons · Condos · Logements
Un ordinateur fixe au bureau, une télévision au salon et des bornes Wi-Fi entre les étages n’ont pas les mêmes besoins ni les mêmes emplacements. Prévoir les prises Ethernet permet de raccorder les appareils fixes et de préparer des liaisons pour les points d’accès.
En construction neuve, les passages se préparent avant les finitions. Dans une maison existante, nous étudions les accès par le sous-sol, les combles, les plafonds ou des parcours apparents adaptés.
Bureaux · Commerces · Locaux professionnels
Ouverture de bureaux, déménagement ou agrandissement : les connexions suivent les postes de travail, les salles de réunion et les équipements de l’entreprise. Le choix Cat6 ou Cat6A dépend des besoins de débit et de l’évolution envisagée.
Prises Ethernet pour postes, téléphones IP, imprimantes et salles de réunion. Les liaisons et une éventuelle alimentation PoE suivent les équipements choisis.
Liaisons vers les bornes, caisses et caméras de surveillance compatibles.
Baie réseau, panneaux, cordons et repérage des connexions.
Immeubles · Entrepôts · Grands projets
Un grand bâtiment demande de prévoir les zones à desservir, les locaux techniques, les distances et les accès de chantier. Les dorsales entre étages ou locaux peuvent utiliser du cuivre ou de la fibre optique selon l’architecture et les équipements.
Pour un bâtiment occupé, les horaires et les étapes de bascule se préparent avec les responsables du site. Les travaux en construction neuve ou en rénovation suivent les contraintes du chantier.
Des configurations concrètes
Scénarios illustratifs : ils expliquent la préparation d’un réseau et ne présentent pas des chantiers clients réalisés.
Exemple illustratif · Commerce

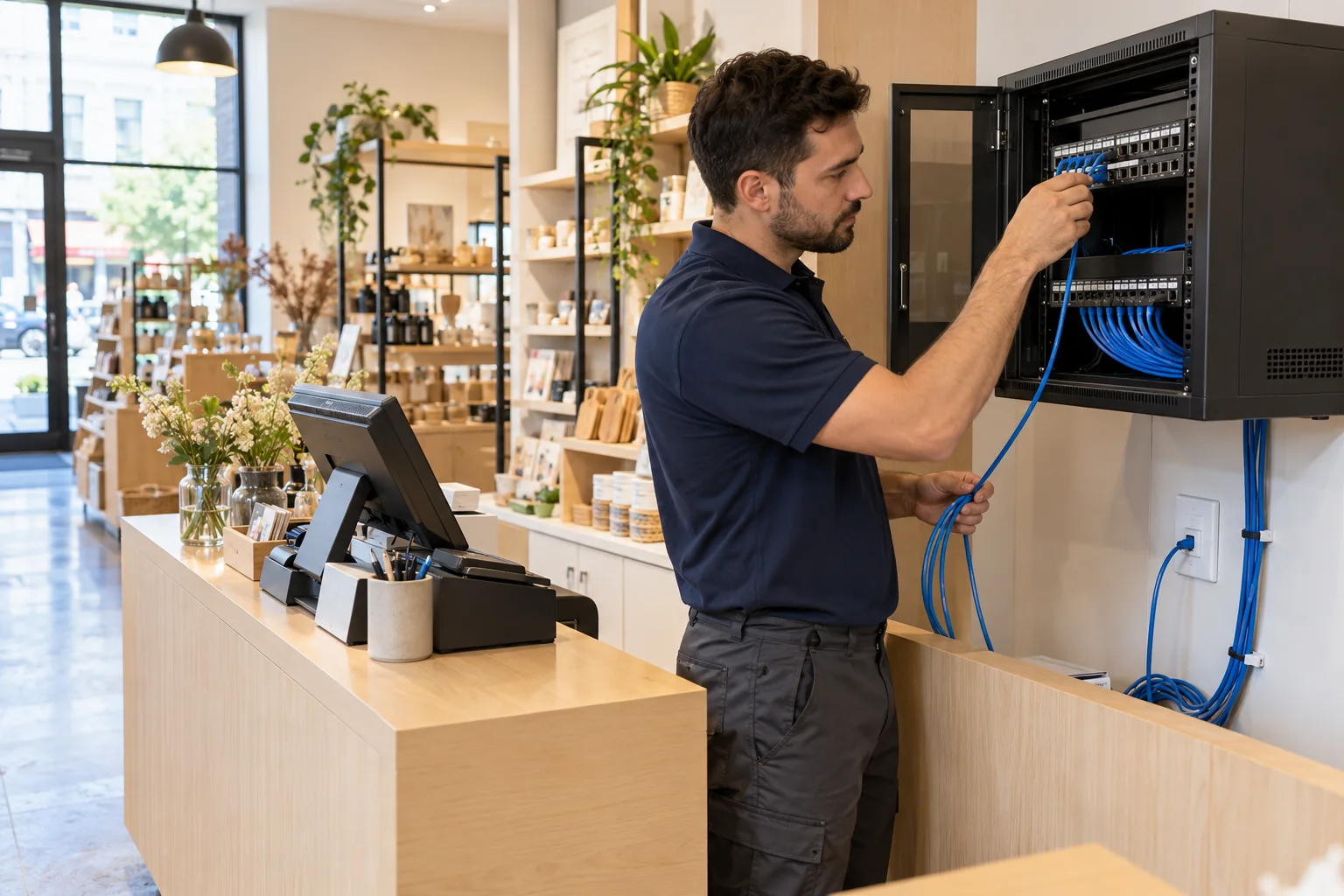

Pour un commerce avec trois caisses, deux caméras IP et une borne Wi-Fi, le plan distingue les connexions du comptoir, les points en hauteur et le cabinet de distribution.
La connexion Internet, les appareils de paiement et les réglages des équipements se coordonnent avec les fournisseurs concernés.
Exemple illustratif · Immeuble de trois niveaux
Une configuration peut relier les locaux techniques par fibre optique, puis distribuer les prises de chaque niveau en cuivre Cat6 ou Cat6A. L’architecture dépend des distances et des équipements.
Le type de fibre, les interfaces optiques et le niveau de contrôle sont définis pour le bâtiment.
Choisir selon votre réseau
Le bon câble dépend de la distance, des appareils et de la capacité recherchée. Les prises, panneaux et cordons doivent aussi correspondre au système choisi.
Un choix à étudier pour les prises de maisons et de bureaux visant un réseau Gigabit. La performance dépend de l’ensemble de la liaison et de son raccordement.
Pour une architecture visant le 10 Gigabit sur un canal de 100 m. Prévoir aussi les composants, l’espace de passage et le niveau de test requis.
À considérer pour les dorsales, les liaisons entre locaux techniques, certaines grandes distances ou des besoins de capacité. Le type de fibre et les interfaces se choisissent ensemble.

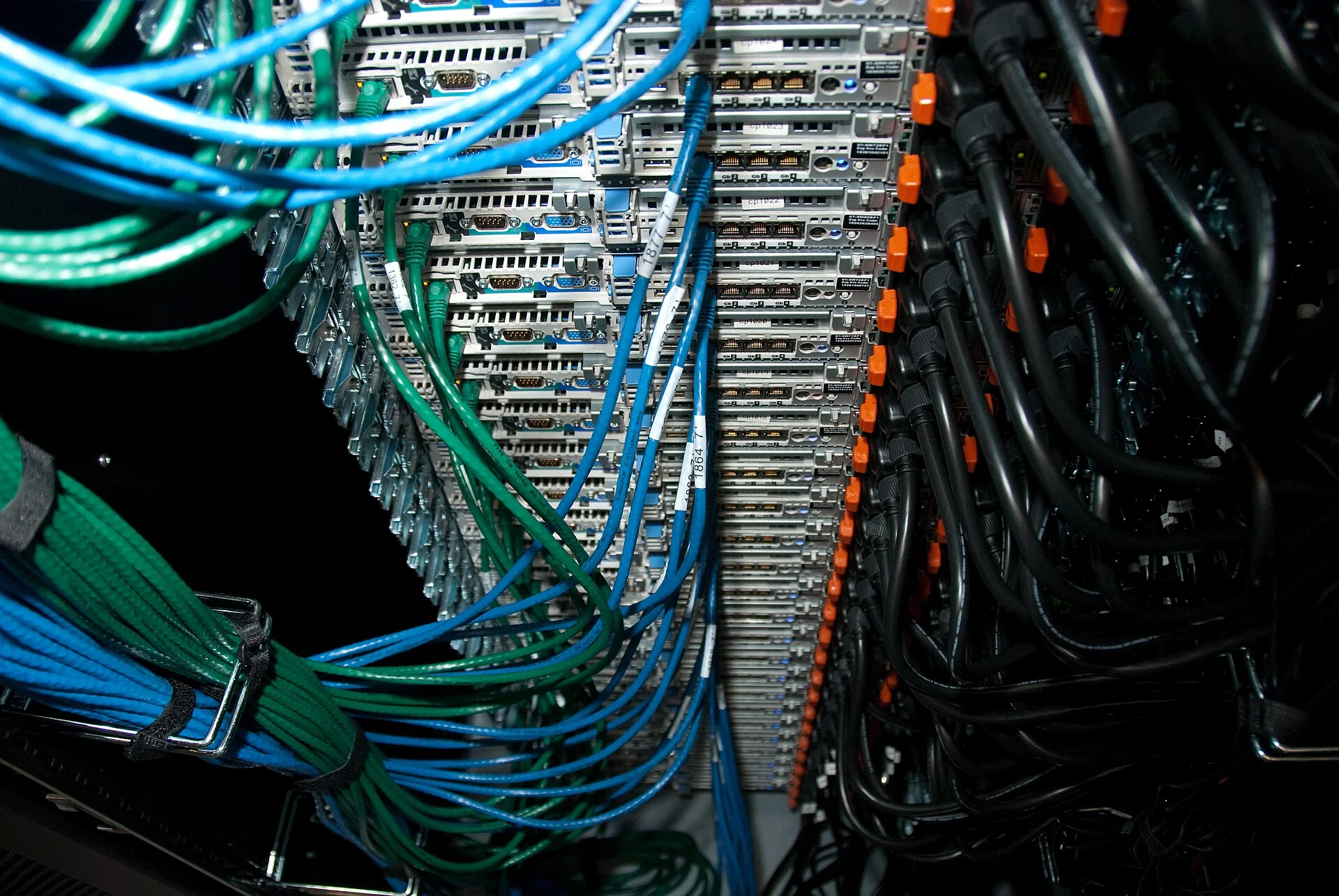

Photographies réelles d’équipements
Six photos illustratives pour reconnaître les éléments d’une installation. Sélectionnez une image pour l’agrandir.
Préparation · Installation · Documentation
Le nombre de prises ne suffit pas à préparer un chantier. Nous examinons les usages, les parcours, l’accès aux espaces techniques et les étapes à coordonner avec les responsables du bâtiment.
Le périmètre précise aussi les équipements à raccorder, les configurations à confier à votre équipe informatique et les résultats à remettre après les contrôles convenus.
Découvrir Solution Alarme Plus
Bâtiment, appareils, plans et capacité recherchée.
Emplacements, passages et organisation du chantier.
Câbles, prises, panneaux et brassage des liaisons.
Correspondance des ports et résultats prévus au mandat.
Le lieu de votre installation
Indiquez la ville et l’adresse du bâtiment pour confirmer les possibilités d’intervention. Les déplacements, les accès et l’échéancier dépendent du projet.
Maisons, condos, bureaux et locaux commerciaux : les parcours suivent les espaces disponibles et les besoins de connexion.
Nos services dans le Grand Montréal ↗Construction, rénovation ou agrandissement : préparer les passages et le point central avant les raccordements.
Nos services sur la Rive-Nord ↗Une maison, un commerce et un entrepôt demandent des emplacements et une distribution du réseau différents.
Nos services sur la Rive-Sud ↗Le lieu, la taille du chantier et les étapes sont étudiés avant de confirmer les modalités d’installation.
Nos services à Québec et en Ontario ↗Questions fréquentes
Prix du câblage réseau, délais d’installation, travaux dans un bâtiment fini et documents à préparer : les réponses aux questions les plus fréquentes.
Du nombre de liaisons, de leur longueur, des accès, du type de câble, des terminaisons, des équipements, du niveau de test et des finitions. Les contraintes d’occupation ou de chantier comptent aussi. Une soumission adaptée au bâtiment est plus utile qu’un prix générique par prise.
La durée dépend du nombre de liaisons, des parcours, de l’accès aux espaces techniques et des raccordements à réaliser. Les horaires d’occupation, les finitions et une éventuelle bascule du réseau comptent aussi. Indiquez votre échéance souhaitée : l’échéancier sera précisé après l’évaluation du projet.
Le mandat précise le passage des câbles, les prises et terminaisons, les panneaux ou baies, le repérage et les contrôles convenus. Les équipements, les finitions, la configuration du routeur ou du Wi-Fi et les rapports de certification doivent être détaillés dans la soumission pour savoir ce qui est inclus.
Souvent, mais le parcours dépend de l’accès aux plafonds, sous-sols, combles, gaines et murs. Une goulotte ou un passage apparent peut être une option lorsque le passage caché est difficile. Les ouvertures et les finitions éventuelles doivent être précisées avant l’intervention.
Un plan, la liste des pièces et appareils, le nombre de connexions souhaitées et des photos de l’existant. Ajoutez les objectifs de débit, les accès possibles, l’échéancier et le niveau de documentation attendu. Si ces éléments ne sont pas tous disponibles, commencez par décrire votre projet.
Maisons, condos, logements, bureaux, commerces, immeubles et entrepôts : le projet est étudié selon les appareils, les zones à desservir et les possibilités de passage. Une construction neuve, une rénovation et un bâtiment occupé demandent des méthodes et une préparation différentes.
Indiquez la ville et l’adresse du bâtiment, qu’il soit dans le Grand Montréal, sur la Rive-Nord, sur la Rive-Sud, à Québec ou dans l’Est ontarien. Les possibilités d’intervention, les déplacements et l’échéancier sont confirmés selon le lieu et le périmètre du projet.
Comptez les appareils qui gagneraient à être raccordés par Ethernet et les besoins futurs raisonnables. Un bureau avec ordinateur, téléphone IP et imprimante ne se planifie pas comme une chambre. Le mobilier et la position des appareils déterminent aussi l’emplacement des prises.
C’est une organisation cohérente des câbles, prises, panneaux et points de raccordement d’un bâtiment. Elle permet d’associer chaque prise à une liaison identifiée et de raccorder les équipements au point central, plutôt que d’accumuler des connexions difficiles à suivre.
Oui, lorsque plusieurs pièces ou appareils doivent être connectés : télétravail, télévision, jeux, points d’accès Wi-Fi et caméras IP. Le nombre de prises dépend de vos usages, de la disposition de la maison et des possibilités de passage. Un petit point central peut suffire à une installation résidentielle.
Le choix dépend du débit visé, du budget, des distances, des contraintes de pose et de l’évolution prévue. Le Cat6A convient à une architecture visant le 10 Gigabit sur un canal complet de 100 m. Pour un autre besoin, le Cat6 peut être pertinent. Les composants de toute la liaison doivent correspondre au choix retenu.
Il faut vérifier son état, son raccordement et sa capacité pour l’application attendue. Une liaison existante peut convenir à un usage Gigabit lorsqu’elle est adaptée. En revanche, une étiquette Cat5e ou un voyant de connexion ne renseigne pas, à lui seul, sur la qualité complète du lien.
Les 90 m correspondent à la limite usuelle de la liaison permanente en cuivre. Le canal complet peut atteindre 100 m avec les cordons de raccordement. La longueur se mesure sur le trajet réel, avec les montées et les réserves, et pas seulement sur la distance entre deux points au plan.
Les deux se complètent. Les appareils fixes peuvent utiliser Ethernet, tandis que les téléphones et tablettes utilisent le Wi-Fi. Les points d’accès Wi-Fi peuvent eux-mêmes être reliés par câble. La couverture dépend de leur placement, des obstacles et de la configuration du réseau.
Certains systèmes maillés acceptent une liaison Ethernet entre les bornes, appelée backhaul filaire. Il faut vérifier cette fonction dans la documentation du modèle et respecter sa topologie. Préparer des prises à l’emplacement des bornes permet d’envisager cette option.
Non. Le modèle doit être compatible avec le type et la puissance PoE fournis. Il faut aussi vérifier le budget total du commutateur et la qualité des liaisons. Certaines caméras utilisent une alimentation distincte ou des exigences particulières.
La fibre peut être pertinente pour une dorsale entre locaux techniques, une distance importante ou une capacité élevée. Le choix dépend de la distance, du débit, du parcours et des interfaces des équipements. Elle ne remplace pas automatiquement toutes les prises Ethernet d’une maison ou d’un bureau.
Un panneau centralise les terminaisons et facilite le repérage. Le support peut être compact dans une résidence ou un petit bureau. Une baie plus grande se justifie avec davantage de ports et d’équipements. La profondeur, la ventilation, la charge et l’accessibilité comptent dans le choix.
Le projet doit être étudié selon le trajet, la distance, l’environnement et les infrastructures disponibles. Le choix d’un câble extérieur ou d’une liaison fibre dépend de ces contraintes. Une solution prévue pour une pièce intérieure ne doit pas être reprise automatiquement entre deux bâtiments.
Non. La continuité et le schéma de câblage vérifient les raccordements. La qualification évalue une application et la certification vérifie des paramètres selon une limite de test précise. Si un rapport de certification est requis, indiquez-le dès la demande de soumission.
Le câblage et la configuration des équipements sont des éléments distincts. Le mandat doit préciser le raccordement des appareils, les réglages des commutateurs, du routeur et du Wi-Fi, ainsi que les responsabilités de votre fournisseur Internet ou de votre service informatique.
Comprendre votre installation
Cat6, Cat6A, fibre optique, prises, Wi-Fi, PoE et tests : ouvrez le sujet qui vous intéresse pour retrouver les explications et les photos d’équipements.
Comprendre votre réseau
Le câblage structuré organise les liaisons de communication d’un bâtiment. Les prises des pièces et les points de connexion rejoignent un emplacement central : coffret de communication, petit cabinet ou baie réseau. Chaque liaison peut ensuite être identifiée et raccordée au bon équipement.
Le résultat recherché : des postes de travail connectés, des points d’accès Wi-Fi bien positionnés, des caméras IP alimentées selon leurs besoins et une installation que l’on peut comprendre, entretenir et faire évoluer.
Prévoir les prises et les liaisons selon les usages réels : bureau, téléviseur, caisse, imprimante, caméra ou point d’accès.
Regrouper les terminaisons, identifier les câbles et garder l’accès aux équipements pour les changements et le dépannage.
Anticiper les nouveaux équipements, les ports disponibles et les passages de câbles pendant que le bâtiment est accessible.
Le fournisseur livre votre connexion Internet. Le réseau filaire la distribue dans le bâtiment. Le Wi-Fi permet aux appareils sans fil d’y accéder. Une amélioration du câblage peut résoudre un problème de liaison locale ; elle ne change pas, à elle seule, la vitesse de votre abonnement Internet.
Câblage structuré résidentiel
Télétravail, divertissement, couverture Wi-Fi et sécurité : un réseau domestique se planifie selon votre quotidien et l’accès aux murs, aux plafonds et aux espaces techniques.
Prévoir une prise Ethernet près du poste de travail, une liaison pour l’imprimante réseau et, au besoin, plusieurs connexions pour éviter les cordons qui traversent la pièce. Une liaison filaire aide à stabiliser les échanges locaux et les appels vidéo lorsque le reste du réseau est adapté.
Amener le réseau près du meuble télé ou de la salle de divertissement. Le téléviseur, la console et le lecteur multimédia peuvent être raccordés directement ou par un petit commutateur, selon le nombre de prises et d’appareils.
Préparer des arrivées réseau pour les points d’accès au plafond ou au mur. Pour un système maillé compatible, une liaison Ethernet entre les bornes peut transporter le trafic sans dépendre uniquement d’un relais sans fil.
Prévoir les parcours vers les entrées, le garage ou les zones à surveiller. La compatibilité PoE, les distances, les conditions extérieures et l’emplacement de l’enregistreur se vérifient avant de choisir le câble et les équipements.
Avant la fermeture des murs, c’est le moment de planifier les prises, les passages et les réserves. Dans une maison existante, les parcours possibles dépendent des combles, du sous-sol, des plafonds et des finitions à préserver.
Définir les espaces privés et communs, le point d’entrée des services et la gestion de chaque réseau. Les passages dans les parties communes et les accès aux locaux techniques doivent être coordonnés avec les personnes responsables.
Choisir un emplacement accessible et adapté aux équipements : arrivée du fournisseur, routeur, petit commutateur et panneau de raccordement. Prévoir l’alimentation, l’espace pour les cordons et la ventilation nécessaire. Un routeur enfermé dans un coffret métallique peut aussi limiter la diffusion du Wi-Fi : les points d’accès doivent être positionnés en conséquence.
Câblage structuré commercial
Une ouverture, un déménagement, un agrandissement ou un local à réorganiser : le réseau doit suivre les postes, les équipements et les contraintes de votre activité.
Le nombre de collaborateurs ne suffit pas pour dimensionner un réseau. Il faut aussi compter les téléphones IP, imprimantes, salles de réunion, bornes Wi-Fi, caméras, systèmes de caisse et équipements techniques.
Un plan de prises permet d’associer chaque emplacement à un port du panneau de brassage. L’espace dans la baie, les ports du commutateur, l’alimentation PoE et les liaisons entre zones se prévoient ensemble.
Postes fixes, téléphonie IP, imprimantes partagées, visioconférence et réservation de salles : répartir les prises en fonction du mobilier, des écrans et des équipements de présentation.
Préparer les connexions des caisses, terminaux compatibles Ethernet, postes de gestion et caméras. Prévoir l’emplacement des appareils et les contraintes d’ouverture pour limiter les interruptions pendant une migration.
Relier les systèmes de commande, les imprimantes réseau, les points de vente et les bornes Wi-Fi. La séparation du réseau clients et des équipements de gestion relève ensuite de la configuration des appareils réseau.

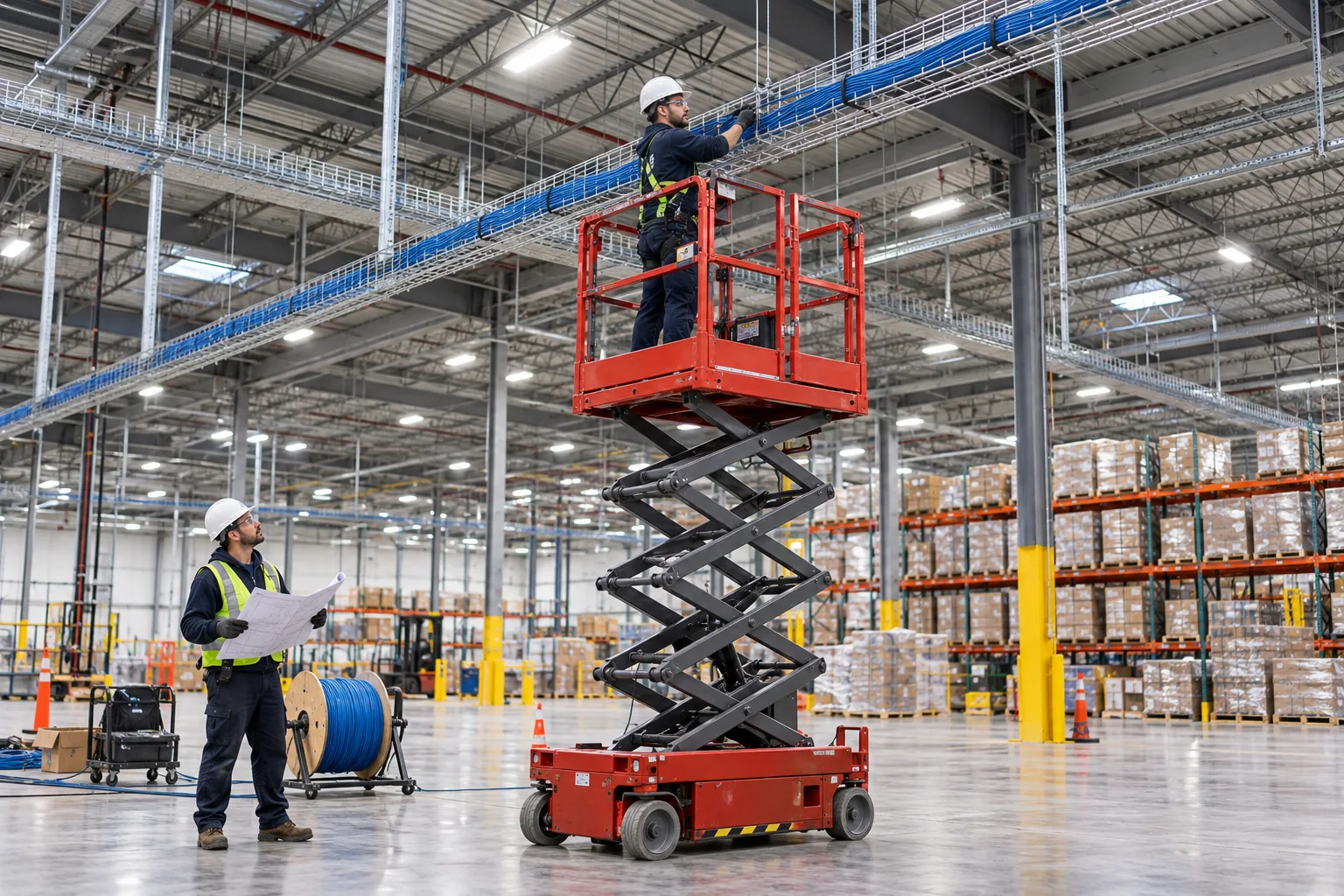

Tenir compte des grandes distances, des rayonnages, des hauteurs et de l’environnement. Les points d’accès et les caméras peuvent demander des parcours différents ; une liaison fibre peut être étudiée entre des zones éloignées.
Organiser les liaisons de gestion, les caméras et les réseaux des aires communes. Clarifier la responsabilité des réseaux privés, les accès aux gaines et les permissions avant toute intervention.
Étudier une dorsale entre locaux techniques, puis la distribution vers les utilisateurs. Le cuivre ou la fibre se choisit selon les distances, les débits visés, l’environnement et les interfaces des équipements.
Les catégories de câble réseau
La performance dépend de toute la liaison : câble, prises, panneaux, cordons et qualité du raccordement. La catégorie inscrite sur une bobine ne suffit pas à garantir le résultat.
| Catégorie | Repère de performance | Projet à considérer |
|---|---|---|
| Cat5e existant | Gigabit Ethernet selon l’état et la conformité de la liaison. | Évaluer et tester l’existant avant de décider de le conserver ou de le remplacer. |
| Cat6 | Jusqu’à 250 MHz. 1 Gb/s sur un canal de 100 m. | Prises résidentielles, bureaux et équipements dont les besoins correspondent à ce niveau. |
| Cat6A | Jusqu’à 500 MHz. 10 Gb/s sur un canal de 100 m. | Projets visant le 10 Gigabit, nouveaux besoins de capacité ou évolution planifiée du réseau. |
Repères Cat6 et Cat6A : systèmes cuivre Leviton Cat6 et Cat6A. Le débit réel dépend aussi des appareils et de leur configuration.
Pour une liaison cuivre standard, la limite usuelle de la liaison permanente est de 90 m. Elle concerne le câblage fixe et ses terminaisons, sans les cordons de raccordement des équipements.
Le canal peut atteindre 100 m en incluant les cordons. Mesurer le parcours réel, les montées et les réserves, puis choisir une autre architecture si la distance prévue dépasse le cadre adapté au cuivre.
Référence : Fluke Networks — liaison permanente et canal.

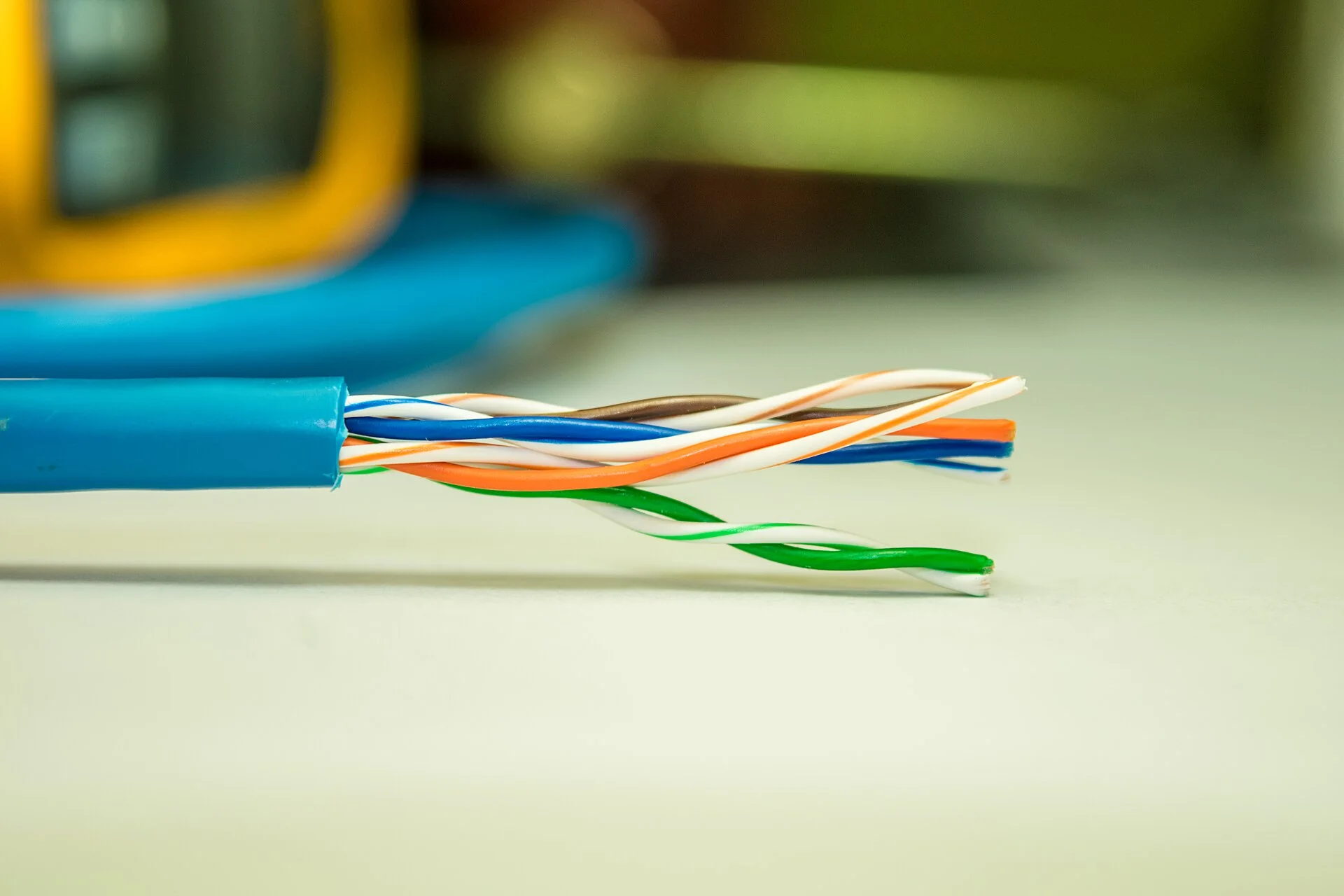

U/UTP désigne un câble sans blindage ; F/UTP comporte un écran global. Le choix dépend de l’environnement et du système de raccordement. Un système blindé demande une continuité de blindage et une mise à la terre adaptées.
La gaine se choisit selon le passage prévu : intérieur, humidité, UV ou conditions particulières. Pour un garage détaché ou une liaison entre bâtiments, les distances et les contraintes du parcours doivent être étudiées avant de retenir une solution.
Choisir des références identifiables et des composants compatibles. Les conducteurs en aluminium cuivré, dits CCA, n’ont pas les mêmes propriétés électriques que le cuivre, ce qui compte particulièrement pour l’alimentation PoE.
Les éléments de l’installation
La qualité du réseau se construit aussi dans les terminaisons, les cordons et l’organisation des équipements. Voici ce que l’on retrouve dans une installation structurée.

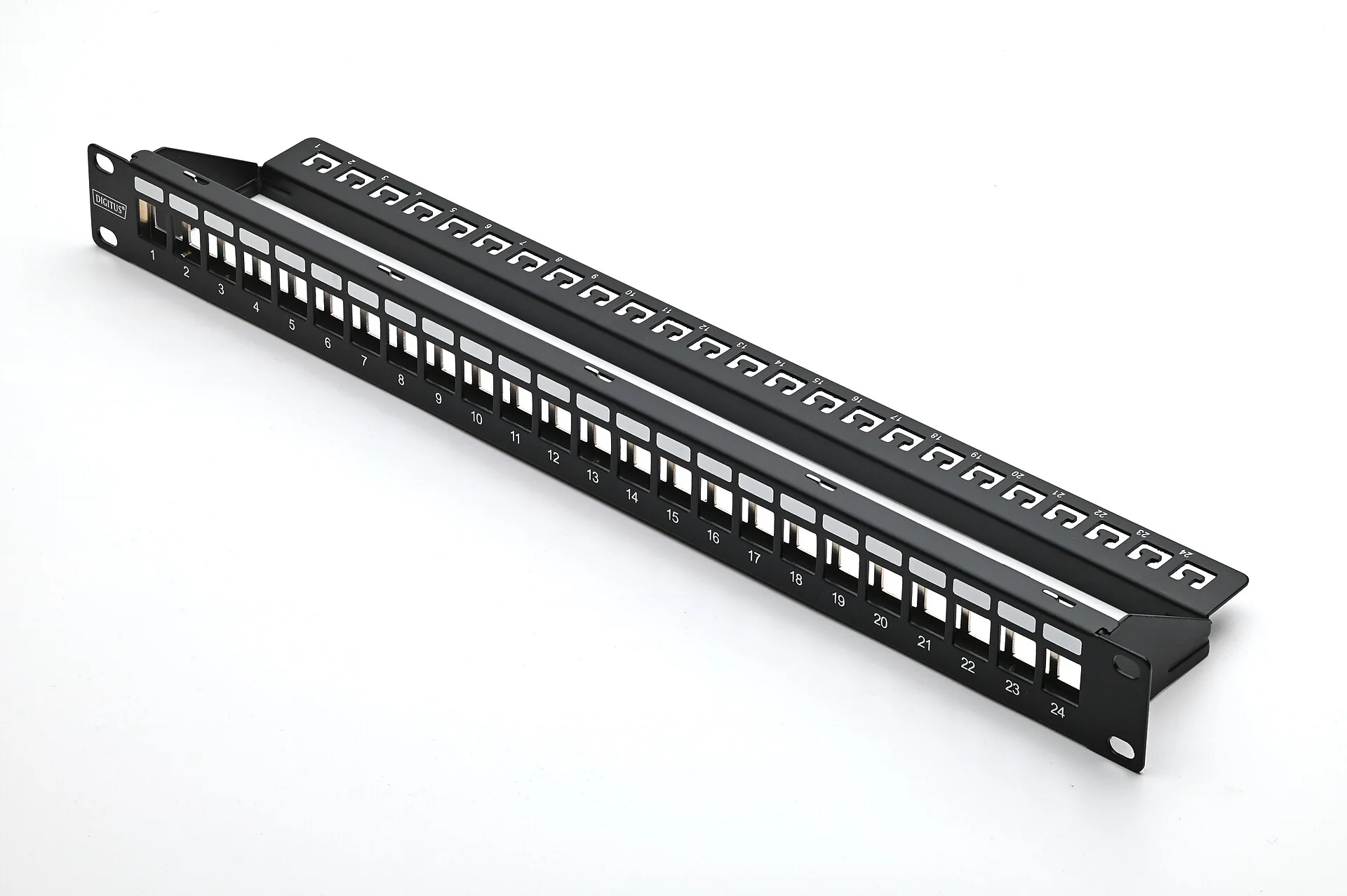

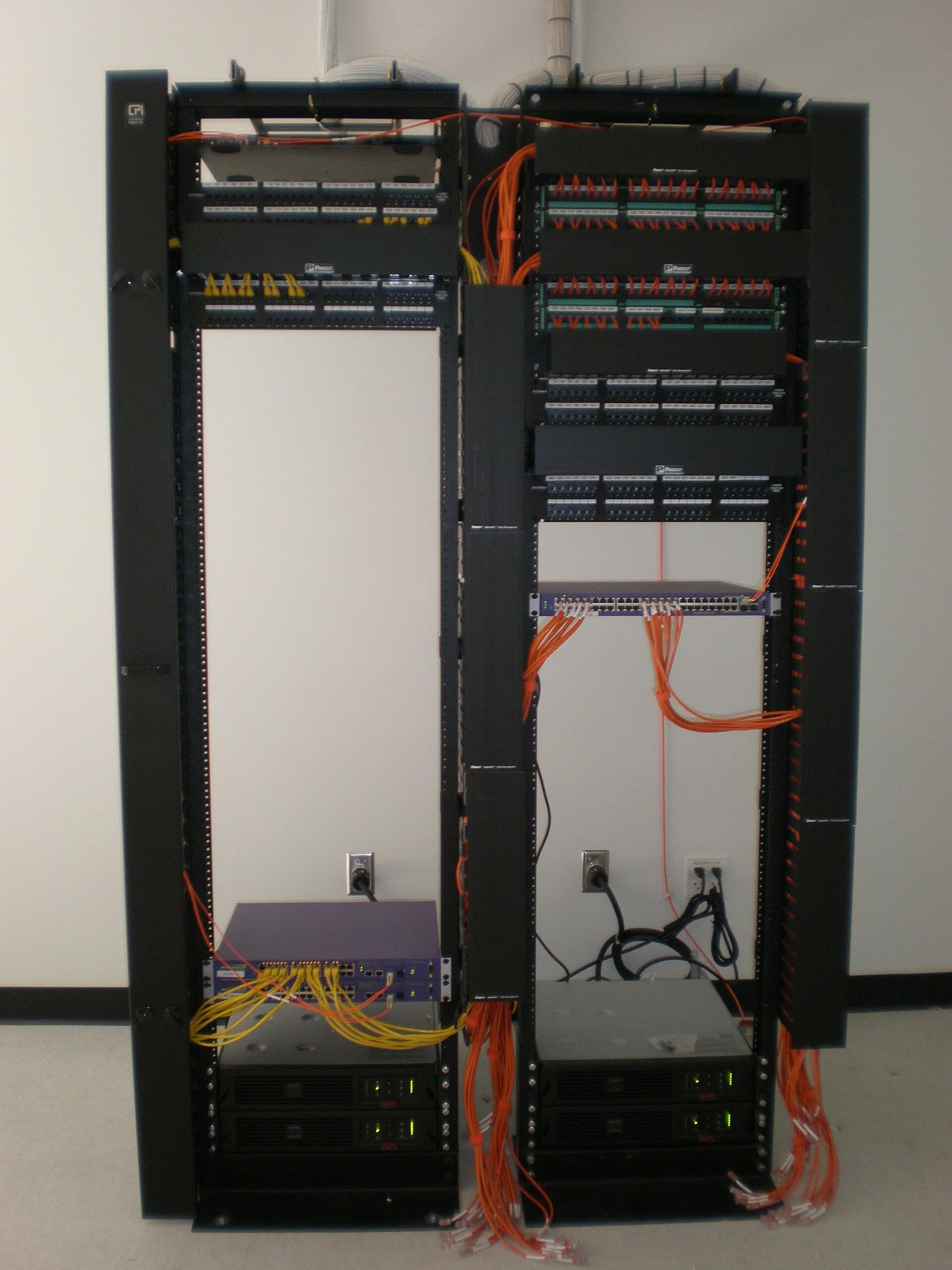

Les câbles fixes se terminent sur un panneau. Les cordons relient ensuite les ports nécessaires au commutateur. Cette organisation facilite les changements de poste et la recherche d’une liaison.
La capacité du panneau, sa catégorie et les modules doivent correspondre au projet. La numérotation des ports doit suivre celle des prises.

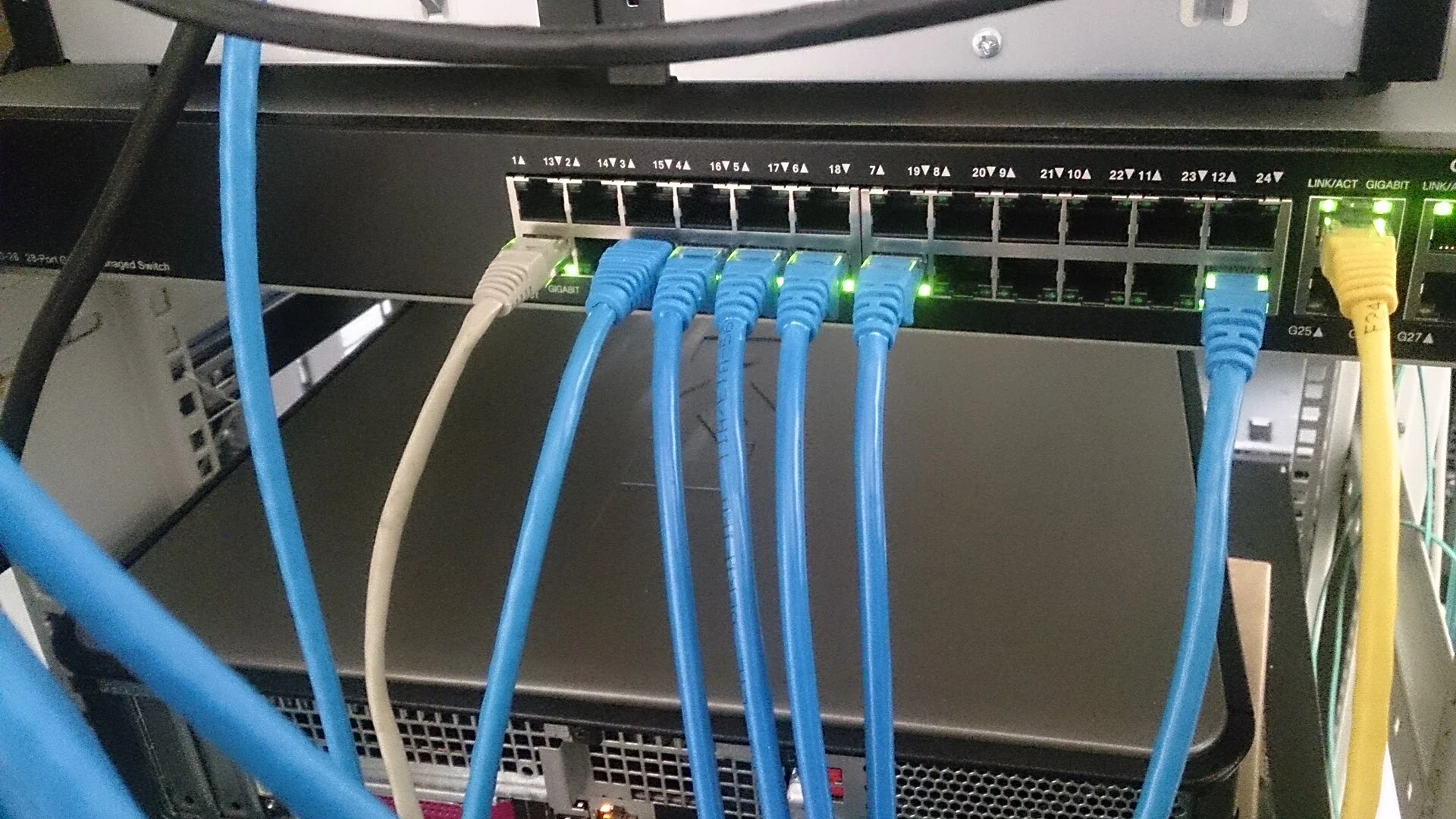

Voir le panneau dans la galerieLe commutateur connecte les équipements entre eux. Son nombre de ports, leur vitesse, ses fonctions de gestion et sa capacité PoE doivent être choisis selon les appareils à raccorder.
Le routeur assure un autre rôle : il relie notamment le réseau local à Internet. Remplacer le câblage ne remplace pas la configuration de ces équipements.
Une résidence ou un petit local peut utiliser un point de raccordement compact. Une entreprise avec davantage d’équipements peut demander une baie murale ou sur pied, avec gestion des cordons et accès aux terminaisons.
Prévoir la profondeur, la charge, la ventilation et les espaces d’intervention. Le support doit rester accessible pour les prochains changements.
En cuivre, les prises RJ45 et les cordons doivent être adaptés à la catégorie retenue. En fibre, les connecteurs, les cordons et les modules optiques doivent correspondre au type de fibre et aux interfaces utilisées.

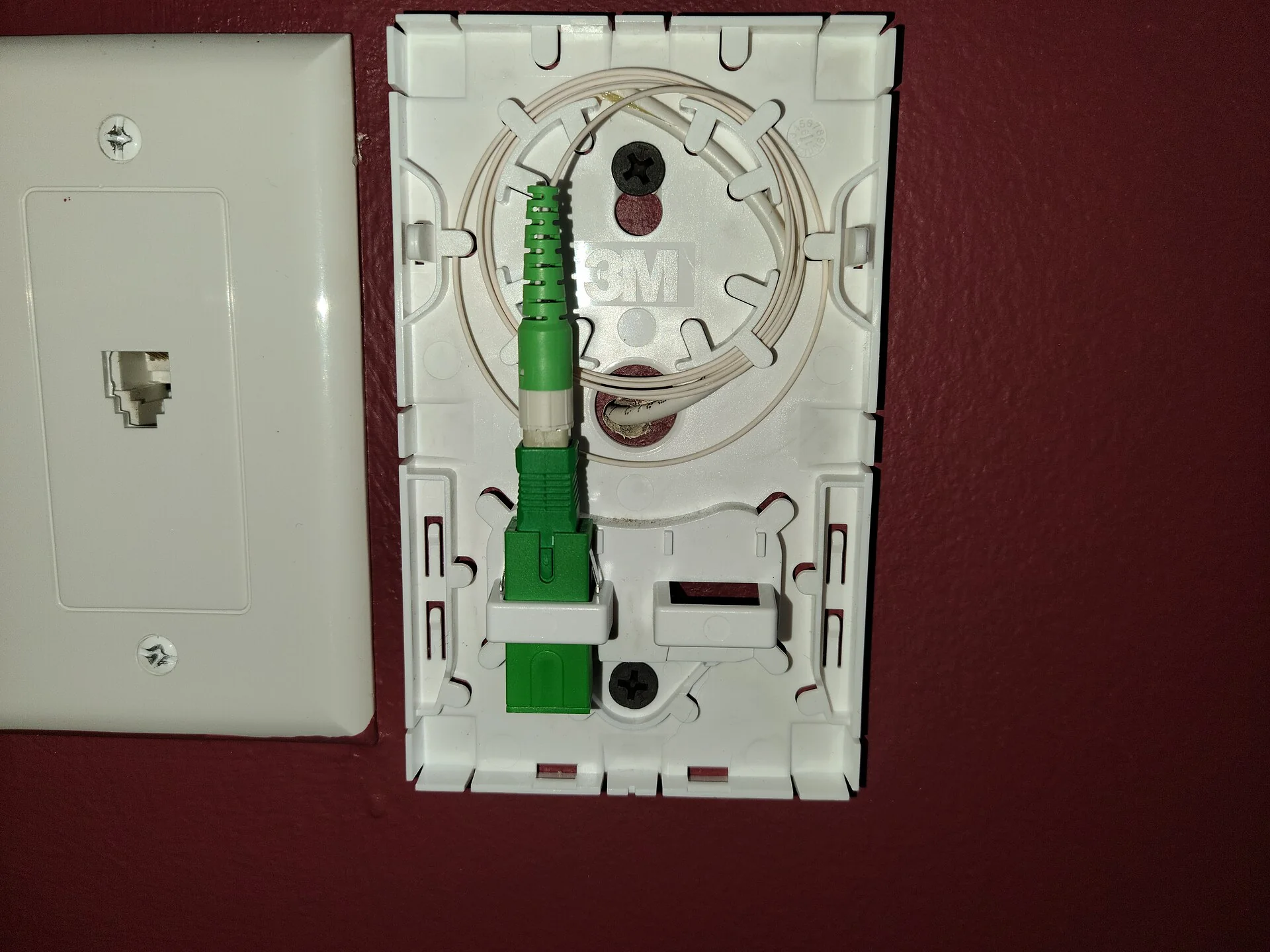

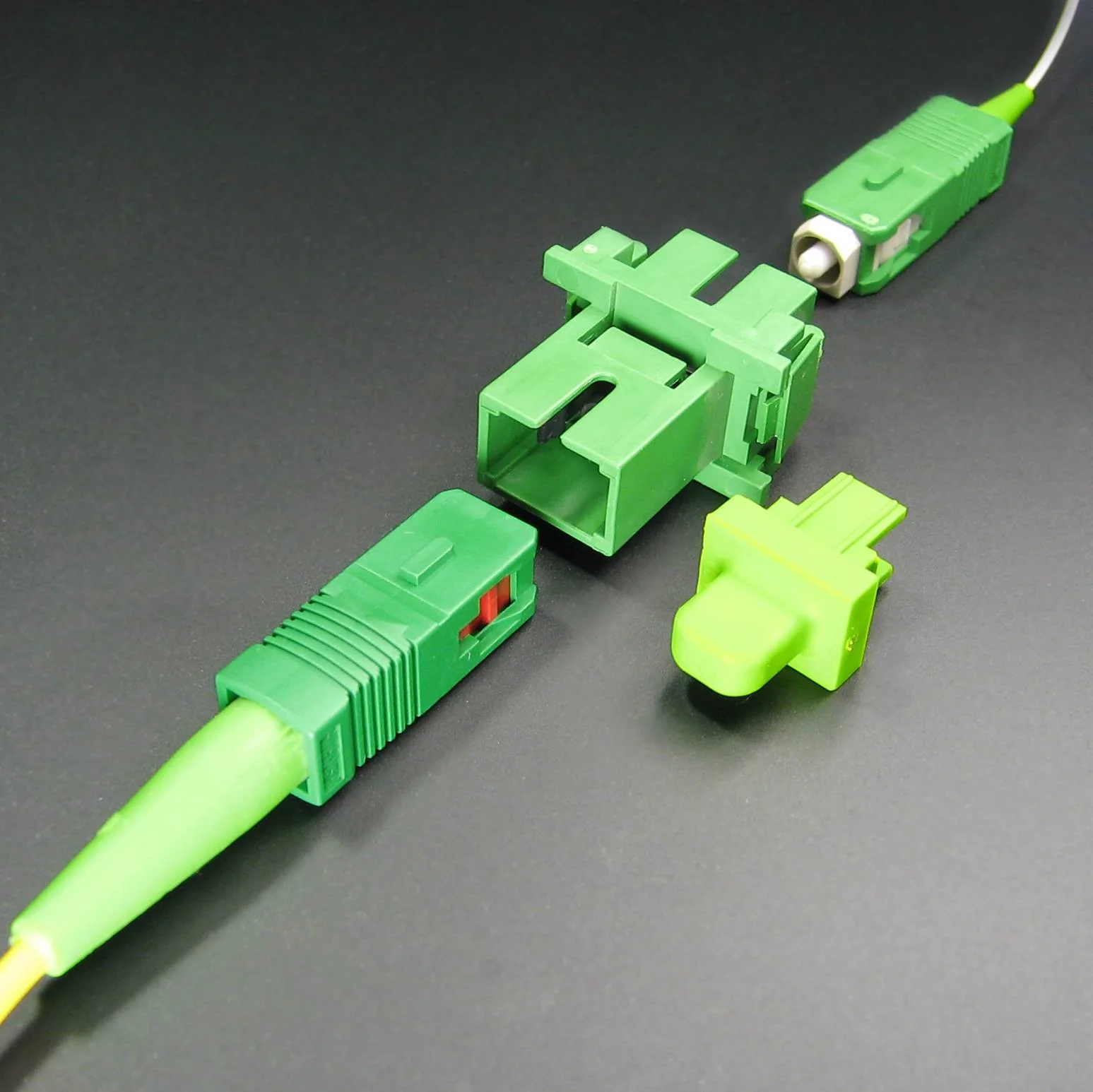

Un connecteur SC, illustré ici, et un connecteur LC n’ont pas le même format. La compatibilité du polissage et des composants optiques doit aussi être vérifiée.
Fibre optique et liaisons de bâtiment

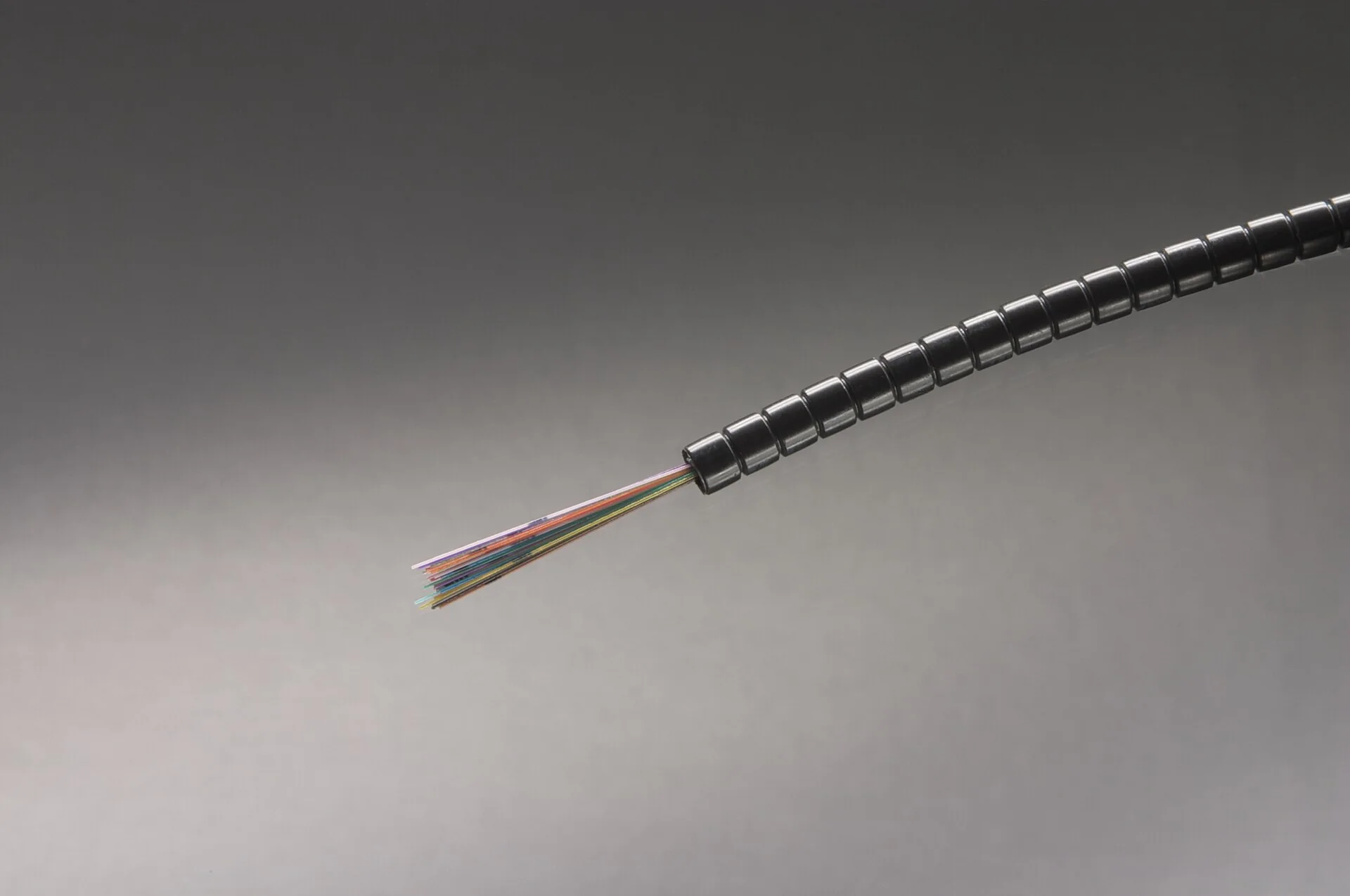

La fibre se considère pour les dorsales entre locaux techniques, les liaisons plus longues ou les besoins de capacité. Son choix part du parcours et des équipements à connecter.
La fibre monomode est une option pour des liaisons dont les distances et l’évolution justifient cette architecture. Il faut sélectionner les modules optiques compatibles avec le débit, la longueur d’onde et le budget de puissance du lien.
La fibre multimode se retrouve notamment dans des liaisons de bâtiment et de salle technique. Les distances possibles dépendent du type de fibre et de l’application Ethernet : une désignation OM3 ou OM4 seule ne donne pas un débit garanti à toute distance.
Prévoir les brins nécessaires, les réserves, les tiroirs optiques et les raccordements aux commutateurs. Le choix entre une liaison préterminée et des terminaisons sur place dépend des parcours et des conditions du projet.

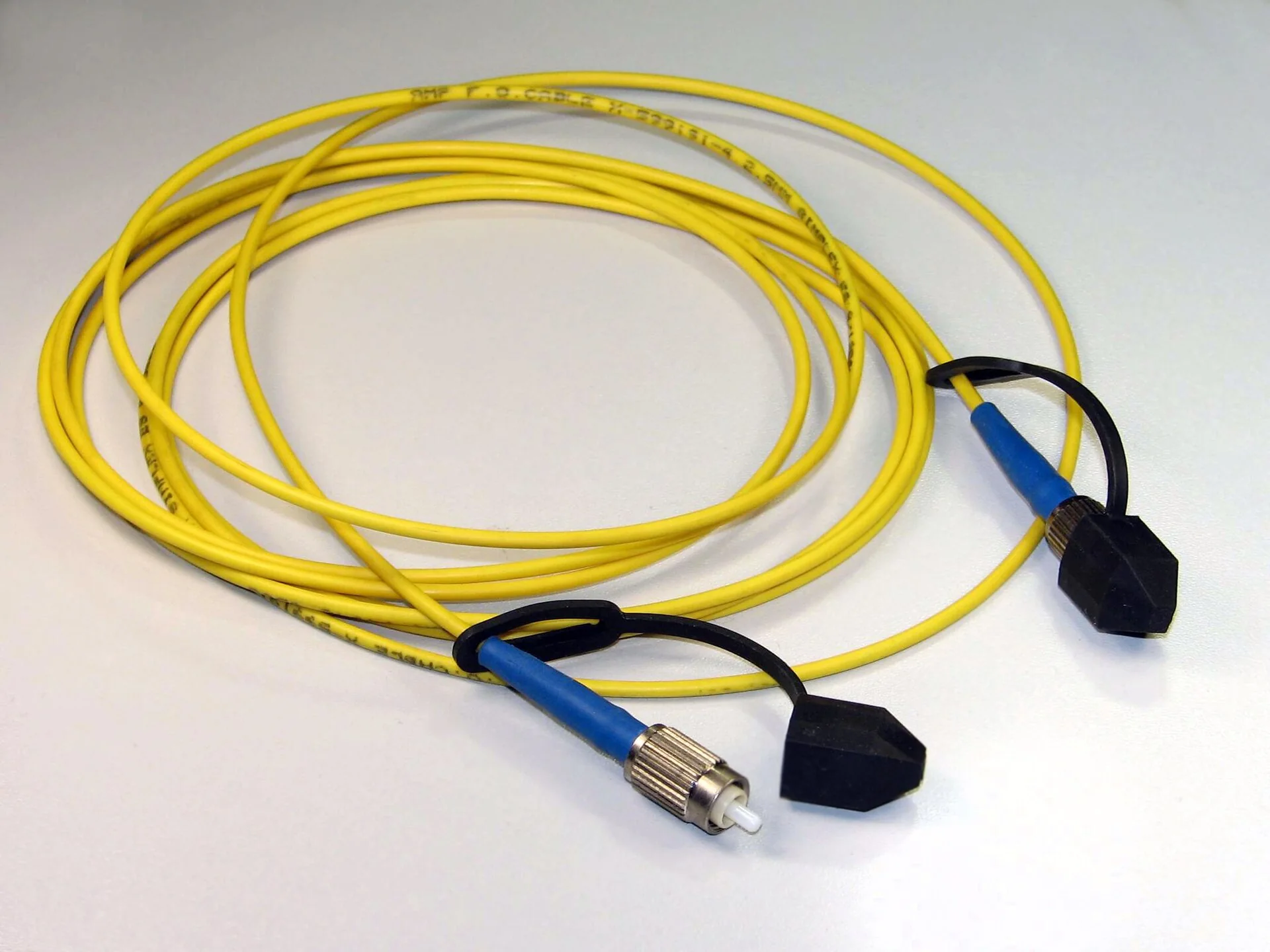

Les cordons optiques relient les équipements et les points de terminaison. Leur format de connecteur doit correspondre aux interfaces : voir le cordon à connecteurs ST dans la galerie.

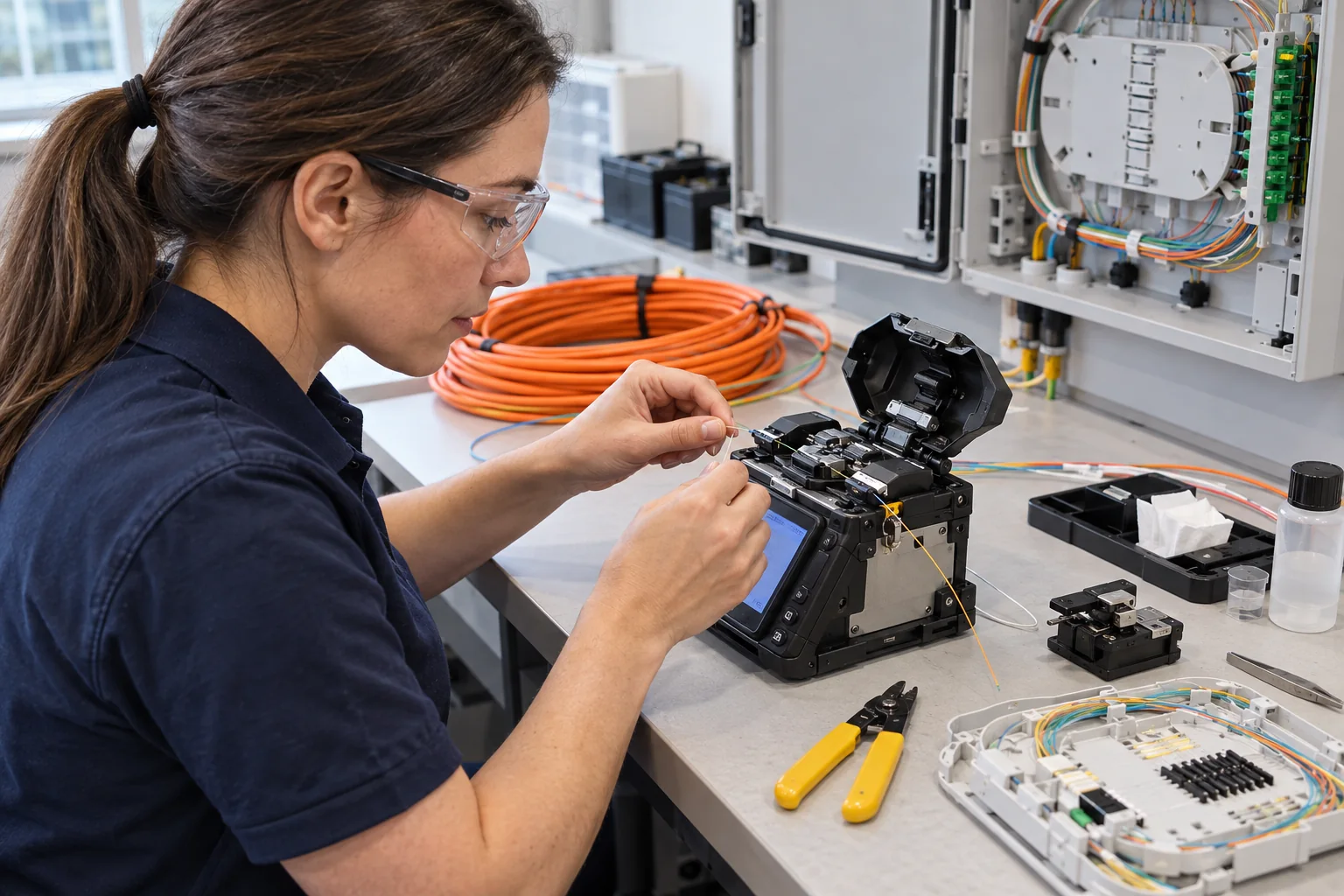

La qualité des connecteurs optiques et leur propreté comptent pour les pertes du lien. Les rayons de courbure et les efforts de traction doivent respecter les indications du fabricant. Les réserves de fibre se rangent dans les supports appropriés, avec des terminaisons identifiées.
L’arrivée Internet du fournisseur peut utiliser la fibre, tandis que les équipements des pièces utilisent Ethernet sur cuivre. Une dorsale fibre intérieure répond à un besoin différent. Le périmètre de travail, les accès et les interventions sur les équipements du fournisseur sont à préciser dans le projet.
Réseau, Wi-Fi et sécurité
Le câblage prépare les connexions. La couverture, les réglages et les fonctions de sécurité dépendent ensuite des équipements et de leur configuration.
Prévoir une prise près du point d’accès permet de choisir son emplacement selon les espaces à desservir. Un point d’accès relié par Ethernet peut transporter son trafic sur le réseau filaire au lieu de le relayer uniquement par radio.
Le positionnement dépend des murs, des étages, des obstacles et du nombre d’utilisateurs. Le câble ne remplace pas une étude de couverture ou les réglages du Wi-Fi.
Avec des équipements compatibles, le PoE alimente une caméra, un téléphone IP ou une borne Wi-Fi à travers le câble Ethernet. Il faut vérifier le niveau d’alimentation demandé et le budget disponible sur le commutateur ou l’injecteur.
Le nombre d’appareils, la qualité des liaisons et les conditions d’installation comptent. Une prise RJ45 ne fournit pas automatiquement du PoE : la source et l’appareil doivent être compatibles.
Préparation et mise en œuvre
Chaque bâtiment a ses contraintes. Définir les étapes et les livrables dès la soumission permet de savoir ce qui sera installé, contrôlé et documenté.
Identifier les pièces, les postes, les appareils, l’existant et les besoins futurs. Repérer le point central et les accès possibles au bâtiment.
Définir les prises, les passages, les distances, le type de câble et les équipements. Prévoir les interventions et les éventuelles finitions.

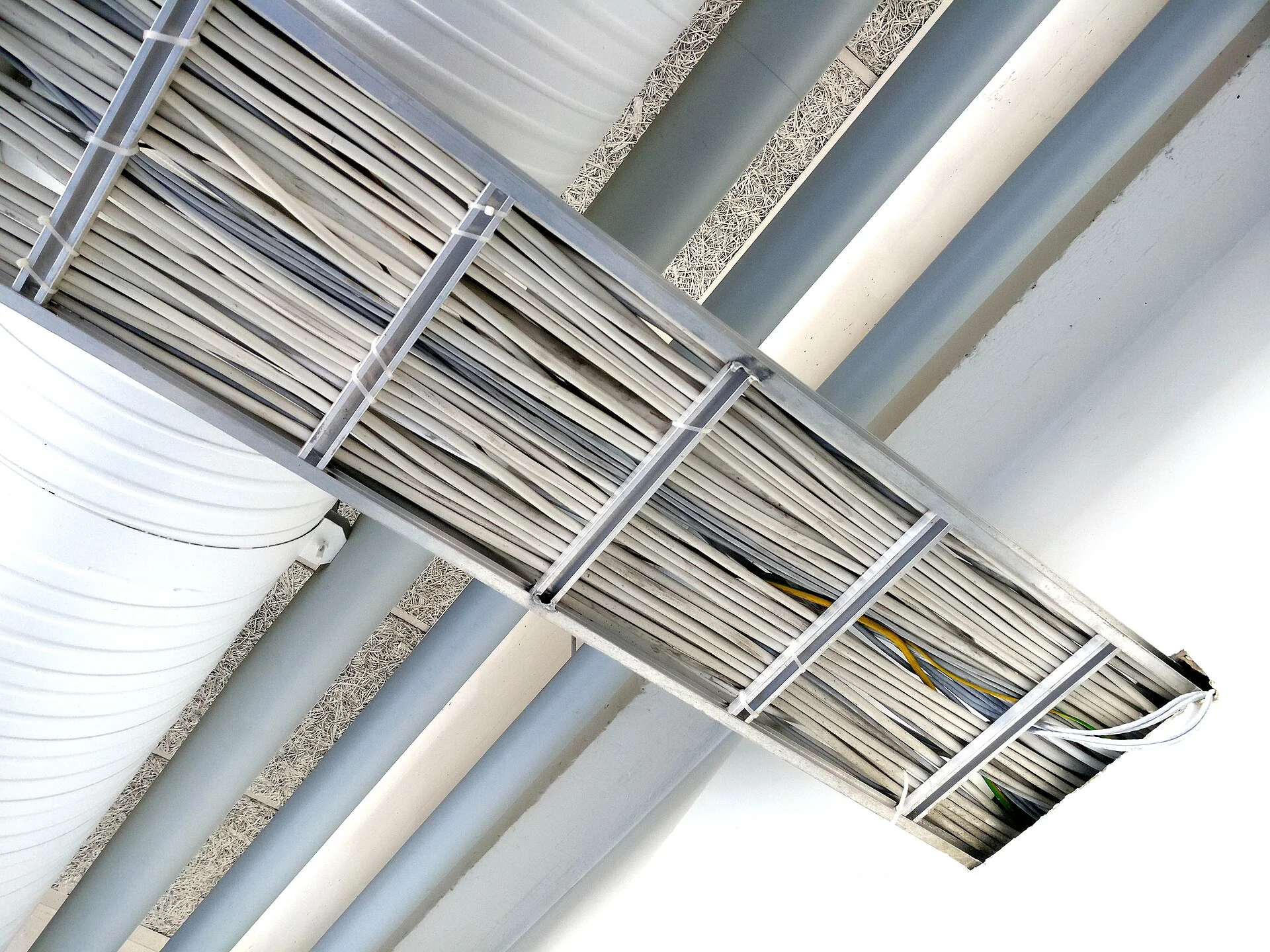

Utiliser les parcours et supports adaptés. Respecter les consignes du fabricant pour la traction, la courbure et l’environnement de pose.
Installer les prises et panneaux, raccorder les composants compatibles et identifier les deux extrémités de chaque liaison.
Effectuer les contrôles définis à la soumission. Distinguer les vérifications de raccordement, la qualification et la certification.
Remettre les repères, le plan de ports et les résultats prévus au mandat. Clarifier le raccordement des appareils et les réserves disponibles.
Chaque environnement est différent
Les accès, la hauteur, les parcours, les conditions extérieures et les horaires d’occupation influencent la méthode d’installation. Pour un chantier occupé, prévoir le moment de la bascule réseau et les équipements concernés. Les travaux de finition et les interventions sur les services existants doivent être précisés dans la soumission.

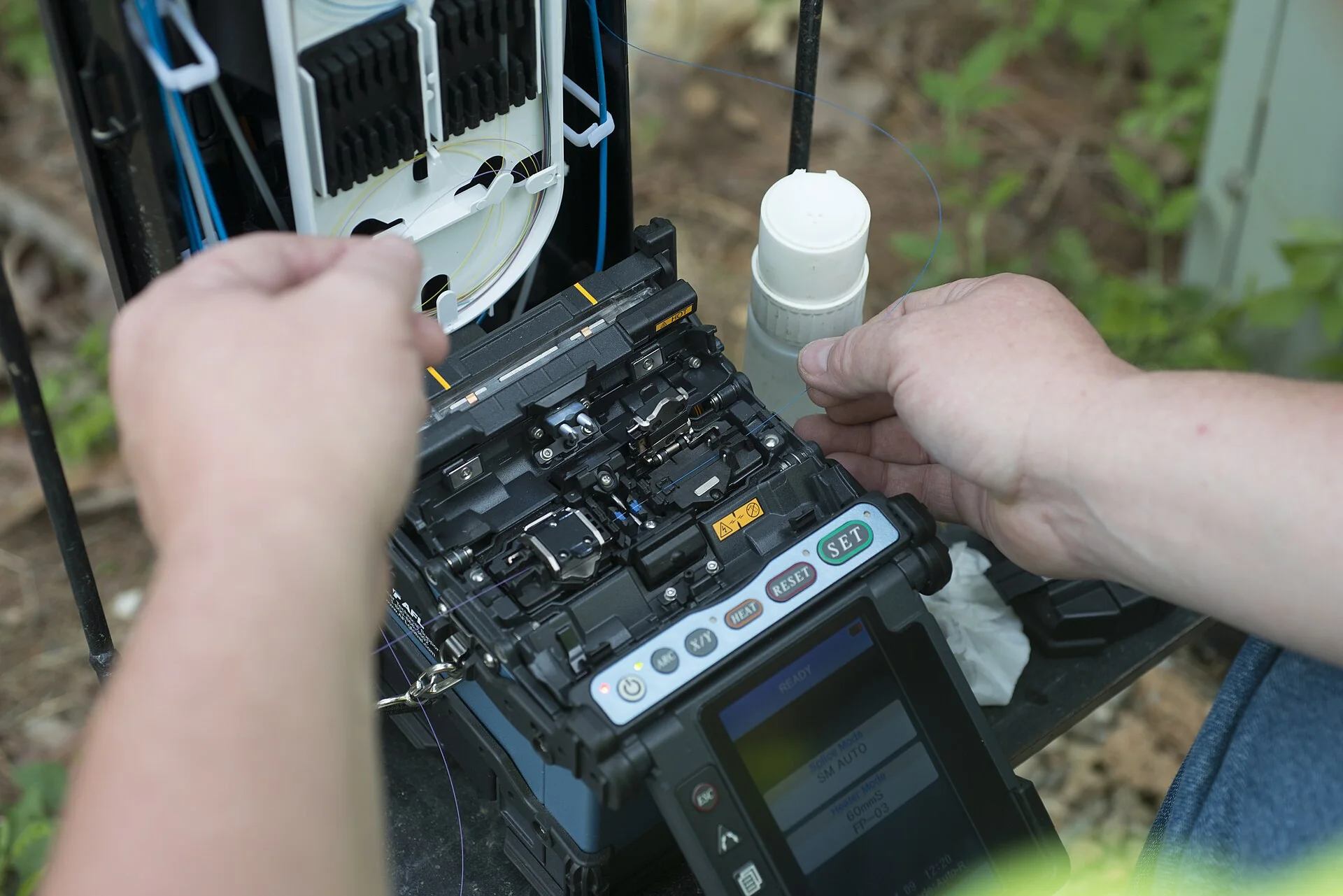

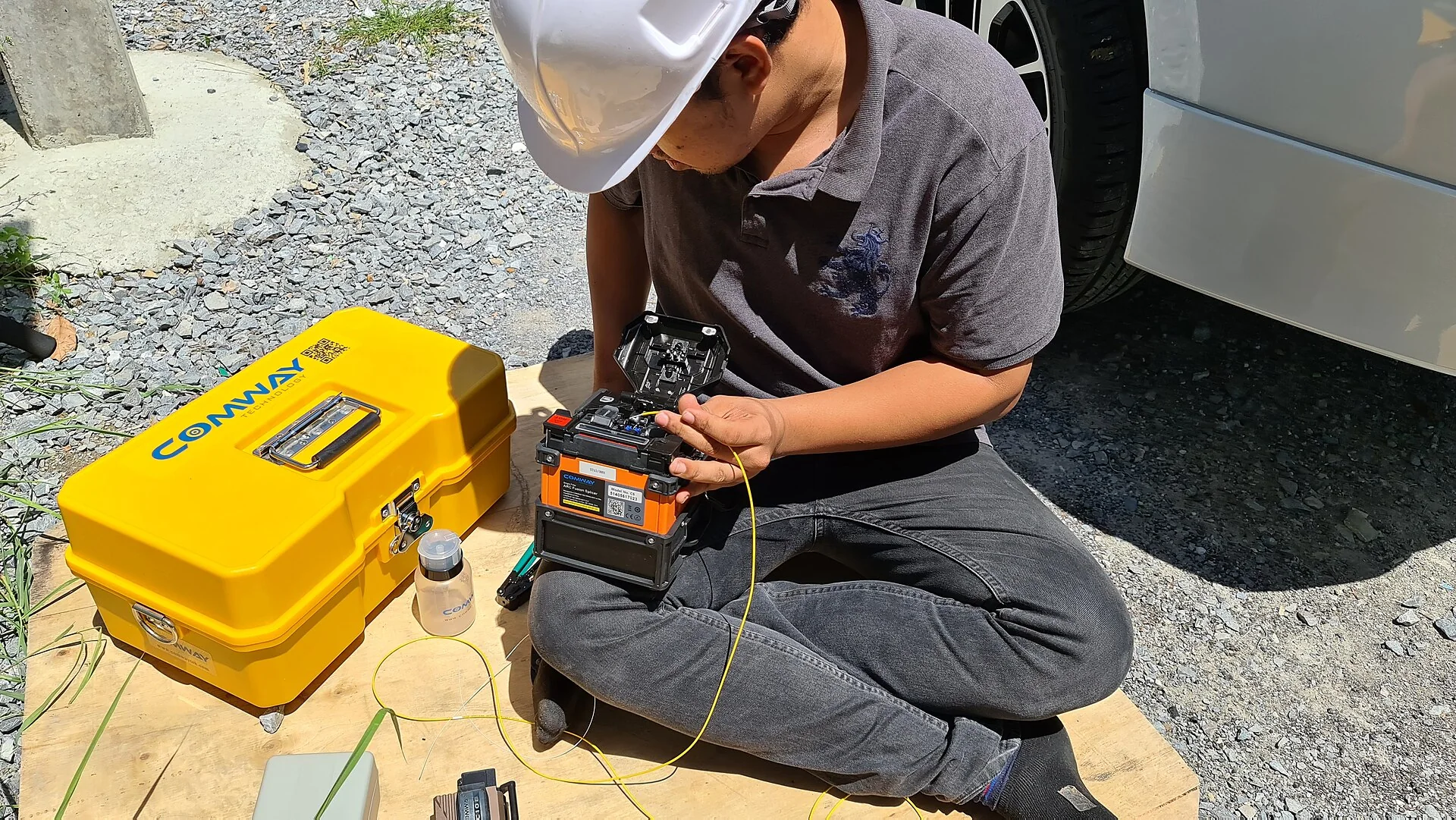

Voir l’équipement de raccordement dans la galerieTests et remise de l’installation
Les tests ne mesurent pas tous la même chose. Le niveau de contrôle et les rapports attendus doivent être définis avant le début du projet.
Contrôler le schéma de câblage et rechercher, selon l’appareil utilisé, des fils coupés, courts-circuits ou inversions. Cette vérification ne constitue pas à elle seule une certification de catégorie.
Évaluer la capacité d’une liaison à prendre en charge une application réseau donnée. Le résultat dépend du type d’appareil et du protocole de test utilisés ; il ne remplace pas automatiquement une certification normalisée.
Mesurer les paramètres requis par le standard et le type de liaison retenus avec un appareil adapté. Le mandat doit préciser la catégorie, la limite de test, la méthode et le rapport attendu pour chaque lien.
Exemple illustratif de documentation
| Zone | Prise | Port au panneau |
|---|---|---|
| Bureau 01 | R-01 | P-01 |
| Salle de réunion | R-02 | P-02 |
| Point d’accès | R-03 | P-03 |
Les identifiants, le niveau de test et les résultats à remettre sont définis pour votre projet. Ce tableau montre un principe de repérage, sans résultat de test ni certification.
Les mesures de perte optique évaluent la lumière transmise dans la liaison et se comparent au budget du lien. L’OTDR peut aider à localiser des événements comme une connexion, une épissure ou un défaut. Ces contrôles sont complémentaires et leur nécessité dépend du projet.
Nombre de liaisons, repérage des prises, correspondance avec le panneau, catégorie ou type de fibre, niveau de test et format des résultats. Si des rapports de certification ou des mesures optiques sont requis, ils doivent apparaître explicitement dans le mandat.
Références techniques : Fluke Networks — niveaux de test, FOA — tests de fibre et OTDR. Les contrôles offerts et l’équipement de mesure sont à confirmer à la soumission.
Réseau existant et évolution
Un réseau en place peut être conservé, complété ou remis en ordre après évaluation. Identifier l’origine d’un problème évite de remplacer des éléments qui fonctionnent.
Examiner le cordon, la prise, la terminaison, le port du commutateur et la liaison fixe. Les symptômes peuvent venir du câblage ou d’un équipement : un diagnostic permet de cibler l’intervention.
Vérifier les ports libres, les parcours, les distances et la capacité PoE avant d’ajouter des prises. Une extension peut nécessiter davantage qu’un câble supplémentaire si le point central est déjà rempli.
Repérer les destinations et les connexions actives avant de déplacer les cordons. Organiser une bascule par étapes, conserver la correspondance des ports et mettre les repères à jour après les changements.
Indiquez le type de bâtiment, le nombre de prises ou d’appareils, les pièces concernées, les plans disponibles et le réseau existant. Quelques photos du local technique et des parcours accessibles peuvent aider à préparer l’évaluation. Précisez aussi vos objectifs de débit, votre échéancier et les contraintes d’occupation.
Votre installation commence ici
Maison, bureaux, commerce ou grand bâtiment : expliquez-nous ce que vous voulez connecter. Préparons les travaux et les étapes adaptés à votre installation.
contact@solutionalarmeplus.caVous n’avez pas tous les détails ? Décrivez simplement votre projet.
Remplissez ce formulaire et un conseiller vous contactera par téléphone et par courriel pour discuter des services et des produits qui répondent le mieux à vos besoins. Tous les champs sont obligatoires.
